Underfordeling 400mm, 5-6 rader 250A IT

Underfordeling 400mm, 5-6 rader 250A IT– kompakt og effektiv løsning i 400 mm bredde

Underfordeling X-Energy er et kompakt, robust og fleksibelt fordelingsskap som kan benyttes både enkeltstående og i kombinasjon med flere skap. Med 400 mm bredde er dette et plassbesparende valg for tekniske rom, næringsbygg og industriløsninger der effektiv arealbruk er viktig.

Oppgitt pris gjelder komponentpakke. Endelig pris for ferdig bygget løsning fastsettes etter ferdig prosjektering med korrekt hovedbryter, nødvendig tilleggsutstyr og eventuelle nedstrøms gruppebrytere/avganger.

Valg av leveranse

• Komponentpakke – svært rask levering

• Ferdig bygget skap med rekkeklemmer, klart for montasje

Hovedbryter og tilførsel

Valg av hovedbryter forutsetter korrekt tverrsnitt på tilførselen:

• NZMN1: opptil 95 mm² AL/CU

• NZMN2: opptil 240 mm² AL/CU

• NZM3: opptil 2 × 240 mm² AL/CU

Ved behov kan løsningen bygges med kabelklemmer eller ferdige lasker med AL/CU-overgang opptil 600 mm².
Pris inkluderer alltid nødvendige klemmer og tilkoblingsmateriell.

Klemmer og avganger

• Wago Push-In-klemmer som standard på avganger opptil 16 mm² Cu

• For større tverrsnitt benyttes:

  • Kabelklemmer for AL/CU på effektbrytere

  • Ouneva / Ensto-klemmer på øvrige tilkoblinger

• Gruppebrytere leveres med tilpassede løsninger etter behov

Overspenningsvern – alltid inkludert

Alle løsninger fra Elskap AS leveres som standard med:

• Overspenningsvern type 2

• Meldekontakt

• Riktig tennspenning

• Nødvendig tilleggsutrustning

Dette er obligatorisk og inngår derfor alltid i leveransen. Ved behov kan ekstra vern leveres fra Eaton.

Måleranlegg – viktig informasjon

Ved levering av skap med måleranlegg må måleutstyr (trafoer og måleromkobler) sendes direkte til:

Elskap AS
Sentrumsgata 12
2840 Reinsvoll

⚠️ Levering må skje som bedriftspakke – dør til dør

Øvrige varer som prosjekteres i løsningen leveres samlet etter ferdigstilt handlekurv.

FDV og dokumentasjon

Ferdig bygget skap:

• FDV-dokumentasjon i papirform

• Elektronisk dokumentasjon på e-post etter ønske

Komponentpakke:

• PDF-dokumentasjon leveres via Onninen eller Sonepar

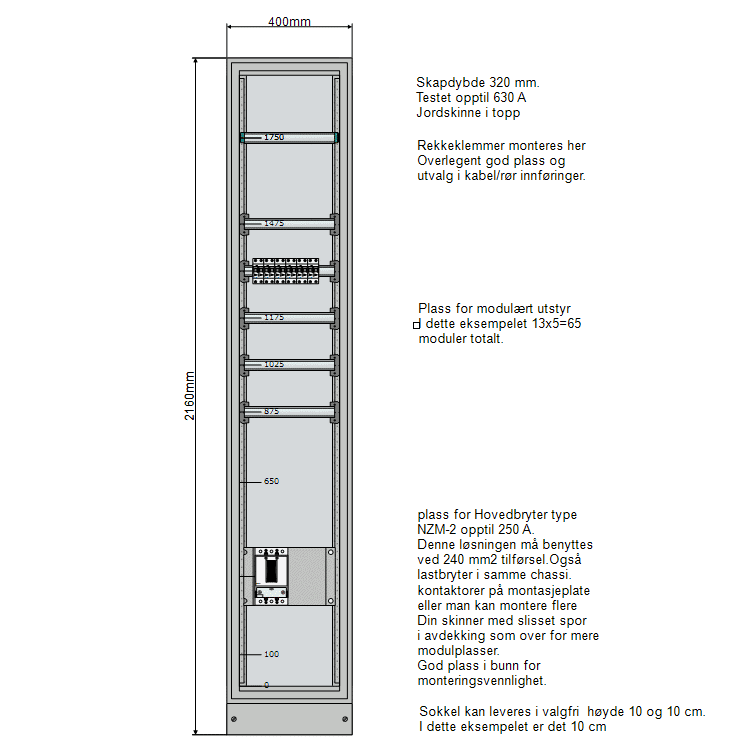

Tekniske data

• Bredde: 400 mm

• Dybde: 320 mm

• Høyde: 2160 mm (inkl. sokkel)

• System: Eaton X-Energy Basic

• Merkestrøm: opptil 630 A

Lagerført hos Onninen.

• Ferdig bygget: 1–2 ukers leveringstid

• Komponentpakke: kan leveres over natten

Kvalitetsleverandører

Løsningene bygges med komponenter fra Eaton, Wago, Ouneva, Ensto – samt flere andre anerkjente leverandører.
